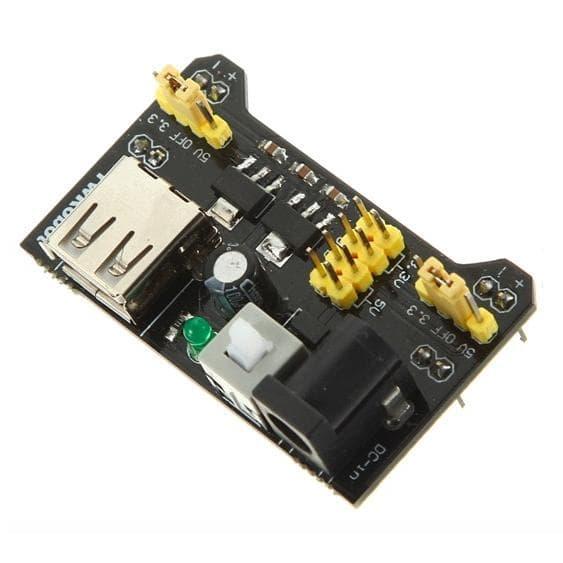

Alimentatore per BreadBoard adatto ad essere montato su basette sperimentali.
La tensione di ingresso deve essere fornita attraverso la presa d’alimentazione con un valore compreso tra 6,5 V e 12.
La presa USB può essere utilizzata per prelevare una tensione di 5V, con una correte massima che si aggira sui 700 mA.
Le tensioni in uscita sono regolabili tramite due ponticelli, e i due valori scelti, 5Vcc e 3,3Vcc sono validi per la maggior parte delle applicazioni.
I ponticelli presenti sull’alimentatore per breadboard sono utilizzati per selezionare i livelli di tensione su ogni lato delle dei pin di alimentazione della basetta.
E’ così possibile scegliere tra 5 V, OFF, e 3,3 V.
Essendoci due gruppi di selettori per ogni lato della basetta, è possibile avere qualsiasi combinazione di tensioni su entrambi i lati. Sono disponibili anche i pin di intestazione per fornire tensione utilizzando un cavo.
