arduino mega 2560 diy

Dimensioni del circuito stampato: 101,6 mm × 53,34 mm/4 mm × 2,1 mm.
Spessore PCB: 1,6 mm.
Materiale: fibra di vetro FR-4 di alta qualità.
Tutti i fori sono passati.
Doppio strato di rame.
Griglia forata (misura della griglia): 2,54 mm, diametro del foro 0,9 mm.
Senza confezione di vendita.

La confezione include:
1 x Prototipo PCB per Arduino Mega 2560 R3 Shield Board fai da te.
"

Caratteristiche:
- Completamente compatibile con Arduino 2560-R3.
- USB a seriale 16 U2, flessibile; può ottenere la trasmissione ad alta velocità e la ridenominazione delle apparecchiature modificando il firmware; e il dispositivo può essere ridenominato.
- 7-25 V ampia tensione di ingresso. Rispetto alla maggior parte dei prodotti sul mercato (spesso bruciati e facilmente febbre anche a 12V), non utilizzare più un LDO separato 1117 per l'alimentazione, fornisce una stabilità molto maggiore.
- Partner perfetto per le stampanti 3D.
- Può perRamps1.4/Ramps1.5

Specifiche:
Colore: nero.
Materiale: PCB.
Dimensioni dell'articolo: 10,8 x 5,3 x 1,2 cm.
Peso dell'articolo: 36 g.

La confezione include:

1 modulo MKS Mega 2560.
1 cavo USB.

Descrizione:

Con questo shield Ethernet, la tua scheda Arduino può essere utilizzata per connettersi a Internet.
Può essere usato come server o client.
Inserisci direttamente la scheda di puzzle, non è richiesta alcuna saldatura.
Questa è l'ultima versione dello scudo ethernet.
Si adatta a tutte le versioni della scheda madre Arduino, 2009, UNO, mega 1280, mega 2560.
Questo Arduino Ethernet Shield basato sul chip ethernet Wiznet W5100 offre un modo semplice per ottenere il tuo Arduino online.

Specifica:

Controller: w5100
Dimensioni: 7,4 x 5,4 x 2,4 (2,91 x 2,12 x 0,94 pollici)
Indirizzo MAC: 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED byte mac [] = {0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED}

caratteristica:

È supportato direttamente dalla libreria Ethernet ufficiale di Arduino.
Aggiunge uno slot per schede micro-SD, che può essere utilizzato per archiviare i file per la pubblicazione in rete.
È compatibile con Arduino Duemilanove (168 o 328), UNO e Mega (1280/2560) ed è accessibile tramite la libreria SD.
Wiznet W5100 fornisce uno stack di rete (IP) in grado sia di TCP che di UDP.
Supporta fino a quattro connessioni socket simultanee.
Utilizzare la libreria Ethernet per scrivere schizzi che si collegano a Internet utilizzando lo scudo.

Il pacchetto include:

1 x schermo W5100 ethernet

WINGONEER Prototype Screw / Terminal Block Shield Board Kit For ArduinoMEGA-2560 R3


The Kit include Prototype PCB, Terminal Blocks, Female Header Sockets.
Unassembled, variety mount methods, you can make flexible use.

PCB:
FR-4 fiber glass PCB, dual copper layers, size 120mm x 78mm.
Pads grid / pitch 2.54mm / 0.1", hole diameter 0.8mm.
Terminal block pitch 3.5mm / 0.138", hole diameter 1.2mm.

Terminal Block:
Pitch 3.5mm / 0.138" mini terminal blocks, total 84 pins(3pole x24pcs, 2pole x6pcs ).
Wire range 26~16AWG, strip length 5mm, screws M2 steel, pin header and cage brass.

Female Header Socket:
Pitch 0.1"/2.54mm, pin length 15mm / 0.59"
Single row 10pin x1pcs, singal row 8pin x 5pcs, dual row 18pin x1pcs.


Note: This is not original Arduino product. It only a substitute accessories from WINGONEER

Package included:
1x WINGONEER PCB Board

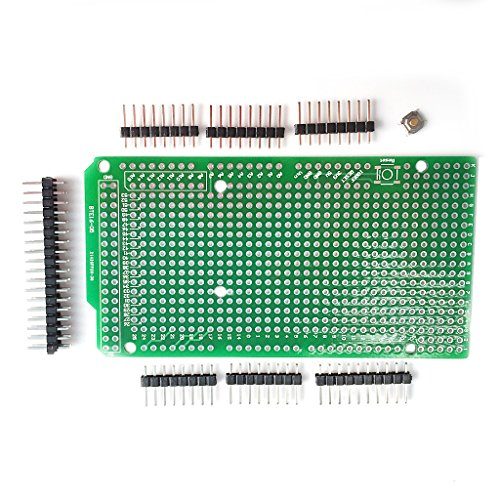

WINGONEER Prototype PCB for ArduinoMEGA 2560 R3 Shield Board DIY

PCB Dimension: 101.6mm x 53.34mm / 4" x 2.1"
PCB Thickness: 1.6mm
Material: high quality FR-4 glass fiber PCB.
All holes are plated through
Dual copper layers.
Pads grid (pitch) 2.54mm / 0.1", hole diameter 0.9mm.

Note: This is not original Arduino product.it only a substitute accessories from WINGONEER

Package included:
1x WINGONEER PCB Board

"Dimensione PCB: 101,6 mm x 53,34 mm / 4" "x 2,1" "
Spessore PCB: 1,6 mm
Materiale: PCB in fibra di vetro FR-4 di alta qualità.
Tutti i fori sono placcati
Doppi strati di rame.
Griglia di pastiglie (passo) 2.54mm / 0.1 "", diametro del foro 0.9mm.
Nessun pacchetto di vendita
Il pacchetto include:
1Pcx Prototipo PCB per Arduino MEGA 2560 R3 Scudo bordo fai da te
"

Il kit economico e più semplice per il principiante
Il pacchetto include:

1 x modulo cicalino passivo Kleine KY-006
1 modulo LED a 2 colori KY-011
1 x modulo sensore Hit KY-031
1 x modulo Trillingen schakelaar KY-002
1 x modulo weerstand Foto KY-018
1 x modulo interruttore a chiave KY-004
1 x modulo interruttore inclinazione KY-020
1 modulo LED SMD full-kleur a 3 colori KY-009
1 x Infrarood emissie sensormodule KY-005
1 modulo LED a 3 colori KY-016
1 x modulo optische aperto KY-017
1 x modulo LED a 2 colori Yin Yi 3 MM KY-029
1 x modulo zoemer Actieve KY-012
1 x modulo sensore di temperatura KY-013
1 x modulo LED Automatische knipperende kleurrijke KY-034
1 x Mini moduli reed magnetische KY-021
1 x modulo sensore Hall magnetische KY-003
1 x sensore Infrarood ontvanger module KY-022
1 x sensore magnetische Klasse Bihor KY-035
1 x modulo tazza di luce magica KY-027
1 x modulo encoder KY-040
1 modulo Optische gebroken KY-010
1 x Modulo rivelatore di hartslag KY-039
1 x modulo Reed KY-025
1 x modulo sensore obstakel vermijden KY-032
1 x modulo sensore Jacht KY-033
1 x modulo geluid sensormodule KY-038
1 x modulo sensore laser KY-008
1 x 5 V relaismodule KY-019
1 x modulo sensore di temperatura KY-001
1 x modulo sensore di temperatura KY-028
1 x Lineaire magnetische Hall sensoren KY-024
1 x modulo sensore di fiamma KY-026
1 x Gevoelige microfoon sensormodule KY-037
1 x modulo sensore di temperatura in vochtigheid KY-015
1 x modulo joystick XY-KY-023
1 x modulo sensore tattile in metallo KY-036
1 x 2560 R3
1 x SR04
1 x MB-102
1 x 9 v batterij gesp
1 x Brood plaat elektrische bron
6 x 1 K.
6 x 10 K.
6 x 100 K.
6 x 220R
5 chiavi
4 x LED geel 5mm
4 x LED Rood 5mm
4 x LED Groen 5mm
1 scatola

Caratteristiche principali:
funduino Mega 2560 R3 scheda di sviluppo parametri tecnici:
Digital I/O di ingresso/uscita digitale 54 (di cui 14 uscite PWM)
I/O analogici analogico di ingresso/uscita di 16
Interfaccia i/o corrente: 40 ma
Control chip: ATmega2560 - 16 AU
Flash Dimensioni: 256 K (di cui 4 K per bootloader)
SRAM Static storage capacity: 5 KB
Tensione di ingresso: nessun alimentatore esterno quando è collegato a USB o 7 V esterno ~ 12 V CC.
Tensione di uscita: 3.3 V DC in uscita e l' uscita 5 V DC ingresso alimentazione esterna.
Frequenza di clock: 16 MHZ

specifiche tecniche:
Colore nero
Materiale: PCB
Dimensione dell'articolo: 10.8 * 5.3 * 1.2 cm / 4.2 * 2.1 * 0.5 in
Peso dell'articolo: 36g / 1,3oz

Lista dei pacchetti:
1 * MKS Mega 2560 Module
1 * Cavo USB

Nota:
1. Leggere attentamente i parametri tecnici della scheda prima dell'uso.
2. Durante la programmazione del firmware, la scheda mega2560 può essere collegata al computer solo tramite il cavo USB.
3. Il collegamento inverso dell'alimentatore o del driver del motore può provocare l'esaurimento della scheda.Conferma di nuovo prima di accendere.
4. Quando il prodotto viene testato, viene accesa solo la potenza della rampa 1.4. L'alimentazione della scheda mega2560 può provocare l'esaurimento della scheda.

Specifica:
Protezione CNC:
1. Mandrino PWM e perno di direzione
2. Supporto a 4 assi
3. 2 x fine corsa per ogni asse (totale di 6)
4. Attivazione del liquido di raffreddamento
A4988 driver del motore passo-passo:
1. Uscita RDS bassa (attiva)
2. Rilevamento / selezione automatica della modalità di decadimento corrente
3. Miscelare con la modalità di decadimento corrente lenta
4. Rettifica sincrona per basso consumo energetico
5. UVLO interno
6. Protezione corrente incrociata
7. Alimentatori logici compatibili 3.3 e 5 V
Consiglio di amministrazione di Arduino UNO R3:
1. MCU: ATmega328
2. Interfaccia USB: ATmega16U2
3. Tensione di funzionamento: 5 V
4. Pin I / O digitali: 14 (di cui 6 con funzione PWM)
5. Pin di ingresso analogico: 6
6. Corrente di uscita pin I / I / O: fino a 40mA
7. Corrente di uscita 3,3 V: fino a 150 mA
Controller intelligente LCD 2004
1. Collegalo facilmente alla scheda Ramps usando lo Smart Adapter incluso.
2. Dopo aver collegato questo pannello alla rampa, non è più necessario il computer e lo smart controller alimenta la scheda SD.

Elenco dei pacchetti:
1 * RAMPE 1.4
1 * Mega 2560 R3
5 * Driver del motore passo-passo A4988 (con dissipatore di calore)
1 * Controller grafico intelligente LCD 12864
5 * Finecorsa
1 * Cavo
