arduino mega 2560 prototype board

WINGONEER Prototype Screw / Terminal Block Shield Board Kit For ArduinoMEGA-2560 R3


The Kit include Prototype PCB, Terminal Blocks, Female Header Sockets.
Unassembled, variety mount methods, you can make flexible use.

PCB:
FR-4 fiber glass PCB, dual copper layers, size 120mm x 78mm.
Pads grid / pitch 2.54mm / 0.1", hole diameter 0.8mm.
Terminal block pitch 3.5mm / 0.138", hole diameter 1.2mm.

Terminal Block:
Pitch 3.5mm / 0.138" mini terminal blocks, total 84 pins(3pole x24pcs, 2pole x6pcs ).
Wire range 26~16AWG, strip length 5mm, screws M2 steel, pin header and cage brass.

Female Header Socket:
Pitch 0.1"/2.54mm, pin length 15mm / 0.59"
Single row 10pin x1pcs, singal row 8pin x 5pcs, dual row 18pin x1pcs.


Note: This is not original Arduino product. It only a substitute accessories from WINGONEER

Package included:
1x WINGONEER PCB Board

Prototipo vite Morsettiera/Shield per Arduino mega-2560 R3.
Il kit include prototipo PCB, Morsettiera, intestazione femminile socket.
smontato, vari metodi di supporto, si può fare un uso più flessibile.
PCB:
fr-4 in fibra di vetro PCB, due strati di rame, dimensioni 120 mm x 78 mm.
pads Grid/passo 2.54 mm/0,3 cm Diametro del foro 0.8 mm.
Morsettiera passo 3.5 mm/0,4 cm Diametro del foro 1.2 mm.
Morsettiera:
Passo 3.5 mm/0,4 cm mini morsettiere, totale 84 pin (3pole x24pcs, 2pole x6pcs).
Filo gamma 26 ~ AWG, lunghezza della striscia 5 mm, viti M2 acciaio, pin header e gabbia in ottone.
intestazione femminile socket:
Passo 0,3 cm mm, pin Lunghezza: 15 mm/1,5 cm
Singola riga 10pin x1pcs, singal 8pin x 5PCS, doppia fila 18pin x1pcs.
Nota: l' articolo non include modulo Arduino UNO.
　
Se si desidera acquistare questi alti header connettori femmina, potete visitare il mio negozio.

Acquistando la scheda Mega2560 R3 di AZ-Delivery ricevi la potenza concentrata dell'originale. Grazie alla stessa disposizione dei pin e al chipset ATmega2560, non è necessario apportare modifiche al codice ed è possibile accedere alla gamma completa di shield, che è compatibile anche con l'originale Arduino Mega.

Il Mega2560 R3 può essere alimentato, tramite il cavo di collegamento USB B da 50 cm fornito in dotazione, direttamente al PC oppure tramite una fonte di tensione esterna con spina da 5,5 x 2,1 mm (minimo 6 V, massimo 20 V. intervallo raccomandato tra 7 e 12 V).

Un convertitore CH340G è in grado di comunicare con il PC tramite USB. Possono essere caricati anche grandi sketch grazie alla memoria flash da 248 KB (8 KB dei 256 KB disponibili nella memoria flash sono riservati al caricamento del sistema operativo). Inoltre, il processore Atmega2560 da 16 MHz è dotato di SRAM da 8 KB e di memoria EEPROM da 4 KB. Sono disponibili 54 pin digitali di Input/Output, di cui 15 con PWM da 8 bit, 6 pin di interruzione esterni e 16 input analogici con risoluzione da 10 bit. La trasmissione dati è supportata da due connessioni hardware seriali, SPI e I²C.

Per i primi passi dopo l'acquisto riceverete una guida passo passo in eBook con istruzioni di installazione e programmazione (lingua italiana non garantita). Il link è allegato al prodotto ordinato.

AZdelivery è un marchio registrato presso l'Ufficio tedesco per i marchi e i brevetti (DPMA). In base a quanto prescritto dall'art. 14, comma 2 della legge sui marchi commerciali, è vietato a terzi l'utilizzo commerciale non autorizzato del marchio.

lineamenti

* ATmega328 -AU microcontrollore
* Tensione in ingresso - 7 - 12V
* 5V Corrente elettrica : 500mA
* 3.3V Corrente elettrica : 50MA
* 14 Digital I / O Pins ( 6 uscite PWM )
* 8 ingressi analogici
* Memoria 32k Flash
* 16Mhz Velocità di clock

I principali cambiamenti rispetto alla versione vecchia

1 . Interfaccia TWI e la IOREF nei connettori superiore e inferiore . Questo cambiamento mantiene consiglio al 100 % compatibili con le schede e gli schermi attuali , ma aggiunge possibilità per nuovi scudi.
2 . Pulsante di reset spostato dal centro del bordo angolo vicino connettore USB . Questo è grande , rende molto più facile per accedere con uno scudo .
3 . Ingrandire l' area di rame dissipatori per il regolatore LM117
4 . Utilizza una ATmega16U2 invece del Atmega8U2 sulla versione precedente . Apre più possibilità per applicazioni USB !
5 . Arduino può funzionare solo alla tensione di 5V. Quando si tratta di modulo 3.3V Level , IO non può essere collegato ad esso . Il livello deve essere cambiato , come la scheda SD , modulo Bluetooth e così via . Sainsmart UNO R3 può funzionare alla tensione 3.3V accendendo il pulsante. In questo momento , porta IO è 3.3V e può funzionare con il modulo 3.3V Level .

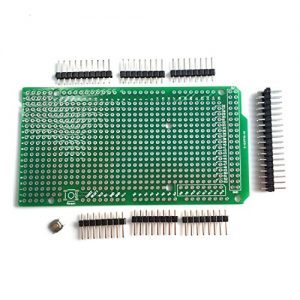

WINGONEER Prototype PCB for ArduinoMEGA 2560 R3 Shield Board DIY

PCB Dimension: 101.6mm x 53.34mm / 4" x 2.1"
PCB Thickness: 1.6mm
Material: high quality FR-4 glass fiber PCB.
All holes are plated through
Dual copper layers.
Pads grid (pitch) 2.54mm / 0.1", hole diameter 0.9mm.

Note: This is not original Arduino product.it only a substitute accessories from WINGONEER

Package included:
1x WINGONEER PCB Board

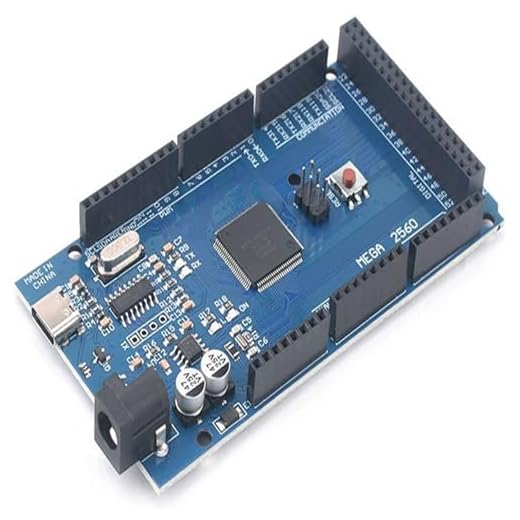

Acquistando la scheda Mega2560 R3 di AZ-Delivery ricevi la potenza concentrata dell'originale. Grazie alla stessa disposizione dei pin e al chipset ATmega2560, non è necessario apportare modifiche al codice ed è possibile accedere alla gamma completa di shield, che è compatibile anche con l'originale Arduino Mega.

Il Mega2560 R3 può essere alimentato, tramite il cavo di collegamento USB B da 50 cm fornito in dotazione, direttamente al PC oppure tramite una fonte di tensione esterna con spina da 5,5 x 2,1 mm (minimo 6 V, massimo 20 V. intervallo raccomandato tra 7 e 12 V).

Un convertitore CH340G è in grado di comunicare con il PC tramite USB. Possono essere caricati anche grandi sketch grazie alla memoria flash da 248 KB (8 KB dei 256 KB disponibili nella memoria flash sono riservati al caricamento del sistema operativo). Inoltre, il processore Atmega2560 da 16 MHz è dotato di SRAM da 8 KB e di memoria EEPROM da 4 KB. Sono disponibili 54 pin digitali di Input/Output, di cui 15 con PWM da 8 bit, 6 pin di interruzione esterni e 16 input analogici con risoluzione da 10 bit. La trasmissione dati è supportata da due connessioni hardware seriali, SPI e I²C.

Per i primi passi dopo l'acquisto riceverete una guida passo passo in eBook con istruzioni di installazione e programmazione (lingua italiana non garantita). Il link è allegato al prodotto ordinato.

AZdelivery è un marchio registrato presso l'Ufficio tedesco per i marchi e i brevetti (DPMA). In base a quanto prescritto dall'art. 14, comma 2 della legge sui marchi commerciali, è vietato a terzi l'utilizzo commerciale non autorizzato del marchio.

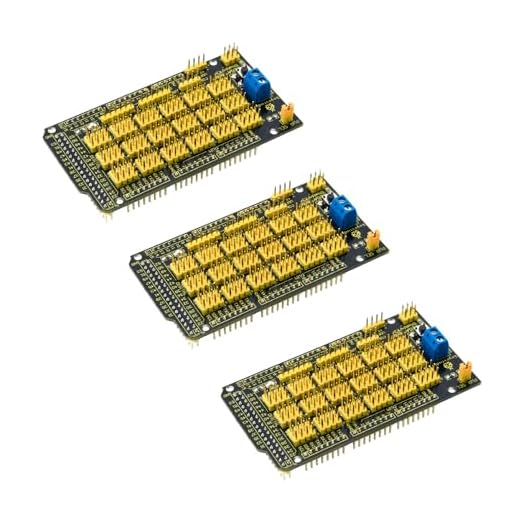

Features:
Can be plugged into the MEGA 2560 control board
Comes with a Reset button
Comes with a power led and a D13 indicator
Extends the digital and analog interface of MEGA into 3PIN
Comes with a serial communication interface
Extends an ICSP interface
Extends a SPI interface
Extends a URF01 interface
Extends an APC220 interface
Able to supply the voltage to sensor modules via the terminal block (jumper cap off)

Caratteristiche principali:
funduino Mega 2560 R3 scheda di sviluppo parametri tecnici:
Digital I/O di ingresso/uscita digitale 54 (di cui 14 uscite PWM)
I/O analogici analogico di ingresso/uscita di 16
Interfaccia i/o corrente: 40 ma
Control chip: ATmega2560 - 16 AU
Flash Dimensioni: 256 K (di cui 4 K per bootloader)
SRAM Static storage capacity: 5 KB
Tensione di ingresso: nessun alimentatore esterno quando è collegato a USB o 7 V esterno ~ 12 V CC.
Tensione di uscita: 3.3 V DC in uscita e l' uscita 5 V DC ingresso alimentazione esterna.
Frequenza di clock: 16 MHZ

Prototype shield per Arduino Mega 2560 / Mega ADK con breadboard 170 punti Offre la possibilità di cablare velocemente i circuiti in fase di test, utilizzando la mini breadborad in dotazione.

Caratteristiche:

400 punti di tagliere, 2 linee elettriche positive e negative a entrambe le estremità.

Corpo in plastica ABS bianco, leggenda della stampa nera. La legenda del colore sulla barra di distribuzione.

Nastro autoadesivo sul retro per una facile adesione allo scudo del prototipo Arduino.

Giunti in bronzo fosforoso stagnato.

Specifiche Tecniche:

Dimensioni del cavo: adatto per fili 20-29 AWG.

Tensione / corrente: 300 V / 3-5 A.

Dimensioni: 3.34 '' * 2.16 '' / 8.5 x 5.5 cm

Numero di buche: 400

Adatto per articoli del kit di ponticelli per tagliere Arduino e altri kit fai-da-te elettrici.

Il Pacchetto Include:

Confezioni da 2 x 3,44 x 2,54 cm

Confezione: scatola dei colori
