arduino mega 2560 shield

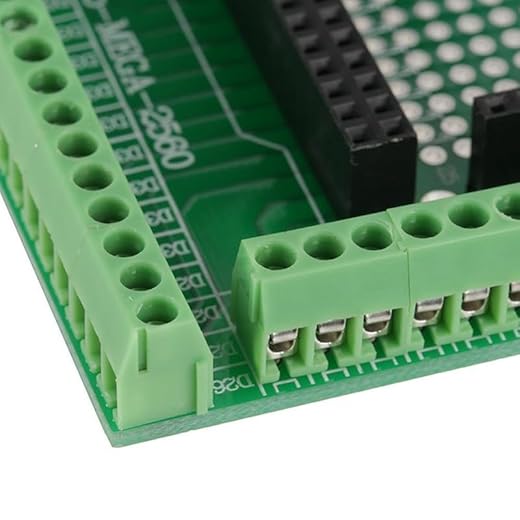

WINGONEER Prototype Screw / Terminal Block Shield Board Kit For ArduinoMEGA-2560 R3


The Kit include Prototype PCB, Terminal Blocks, Female Header Sockets.
Unassembled, variety mount methods, you can make flexible use.

PCB:
FR-4 fiber glass PCB, dual copper layers, size 120mm x 78mm.
Pads grid / pitch 2.54mm / 0.1", hole diameter 0.8mm.
Terminal block pitch 3.5mm / 0.138", hole diameter 1.2mm.

Terminal Block:
Pitch 3.5mm / 0.138" mini terminal blocks, total 84 pins(3pole x24pcs, 2pole x6pcs ).
Wire range 26~16AWG, strip length 5mm, screws M2 steel, pin header and cage brass.

Female Header Socket:
Pitch 0.1"/2.54mm, pin length 15mm / 0.59"
Single row 10pin x1pcs, singal row 8pin x 5pcs, dual row 18pin x1pcs.


Note: This is not original Arduino product. It only a substitute accessories from WINGONEER

Package included:
1x WINGONEER PCB Board

The W5100 Ethernet Shield Module is Expasion Network board for Arduino, You can find all configuration files in
IDE (Code and Library file).

Features
1.It can be used as server or client.
2.Directly plug puzzle board, no soldering required.
3.Based on the Wiznet W5100 Ethernet Chip.
4.This is the latest version of the Ethernet Shield.
5.Directly supported by Arduino official Ethernet Library.
6.Adds a micro-SD card slot, which can be used to store files for serving over the network.
7.Compatible with the Arduino Duemilanove (168 or 328), Mega (1280/2560) and can be accessed .
using the SD library.
8.MAC address: 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };.


Package
1 x Ethernet Shield W5100


About Smraza:
We are a leading manufacturer of electronic components for Arduino and Raspberry Pi. We have a professional engineering team dedicated to providing tutorials and support to help you get started.
If you have any technical questions, please feel free to contact our support staff via email.

Descrizione

Questo scudo Ethernet collega il bordo di ONU R3 a internet in pochi minuti. Basta collegare questo modulo sulla vostra scheda Arduino, collegarlo alla rete con un cavo RJ45 (non incluso) e seguire qualche semplice itructio per iniziare a controllare il mondo attraverso internet. consente di collegare il vostro Arduino UNO 328 o MEGA 2650 1280 a una rete o a internet e recuperare o memorizzare i file su una Micro SD Card! Il modulo trasporta un chip WIZnet W5100 Ethernet a bordo, che prevede uno stack di rete (IP) in grado di sia TCP e UDP, nonché un jack RJ45 Ethernet standard.

Caratteristiche

-Materiale: metallo duro durevole.
-Controller: W5100.
-Può essere utilizzato come server o client.
-Inserire il bordo di puzzle, nessuna saldatura necessaria.
-È direttamente supportato da biblioteca ufficiale di Ethernet di Arduino.
-Adatto per tutti i veion del bordo di Arduino principale, 2009, UNO, mega 1280, mega 2560.
-Utilizzare la libreria di Ethernet di scrivere bozzetti che connettersi a internet utilizzando lo scudo.
-Il Wiznet W5100 fornisce uno stack di rete (IP) in grado di TCP e UDP.
-Supporta fino a quattro connessione socket simultanea.
--

Pacchetto che comprende

1 * Ethernet Shield W5100 modulo per Arduino 2009 UNO Mega 2560 1280

Noi abbiamo la fabbrica di produzione,
Produciamo e vendiamo i nostri prodotti.
Quindi controlliamo noi stessi la qualità dei prodotti per te.
Vorremmo ricevere i vostri preziosi suggerimenti per trasformare le vostre idee in realtà.

Questa versione è ottimizzata nella versione originale, soprattutto per I clienti secondo le funzioni richieste per prodotti di qualità e progettati in modo da garantire la compatibilità con l'originale ma anche la facilità d'uso.

Microcontrollore: ATmega2560
Tensione operativa: 5V
Tensione d'ingresso (Raccomandata) :7-10V
Pin Digitali I/O: 54 (di cui 15 forniscono uscita PWM)
Pin d'ingresso Analogici: 16
(DC) Corrente continua per I/O Pin: 40 mA
(DC) Corrente continua per i Pin 3.3V: 50 mA
Flash Memoria: 256 KB di cui 8 KB usati dal bootloader
SRAM: 8 KB
EEPROM: 4 KB
Clock Velocità: 16 MHz

La confezione include:
1 x Mega 2560 ATmega2560-16AU Board
1 x cavo USB

Features:

(1) Mega 2560 R3

(2) 3D Printer Controller RAMPS 1.4
It is designed to fit the entire electronics needed for a RepRap in one small package for low cost.

RAMPS interfaces an Arduino-compatible Mega with the powerful Arduino-compatible MEGA platform and has plenty room for expansion.
The modular design includes plug in stepper drivers and extruder control electronics on an Arduino-compatible MEGA shield for easy service, part replacement, upgrade-ability and expansion.

(3) A4988 Stepper Motor Driver

A4988 is a complete micro-stepping motor driver with built-in translator for easy operation

(4) LCD 12864 Graphic Smart Display Controller

This full graphic Smart Controller contains a SD-Card reader, an rotary encoder and a 128 x 64 dot matrix LCD display.
You can easy connect it to your Ramps board using the "smart adapter" included.

Package List:

(1) RAMPS 1.4 x 1
(2) Mega 2560 R3 x 1
(3) A4988 Stepper Motor Driver with Heatsink x 5
(4) LCD 12864 Graphic Smart Display Controller x 1
(5) Smart Adapter x 1
(6) Cable x 2
(7) USB Cable x 1

Note:
1.Please read the technical parameters of the board carefully before you use it;
2.Only connect the mega2560 board with the computer via USB cable while programming firmware;
3.Reversed connection of the power supply or the motor driver may cause the board burning, please confirm again before power on;
4.Only power on the Ramps 1.4 while testing the product, supply power to the mega2560 board may cause burning the board;
5.Select the appropriate load according to the board voltage/current requirement,if the work current exceeds the load of the board which may cause the board burning

Questa versione è ottimizzata nella versione originale, soprattutto per I clienti secondo le funzioni richieste per prodotti di qualità e progettati in modo da garantire la compatibilità con l'originale ma anche la facilità d'uso.

Microcontrollore: ATmega2560
Tensione operativa: 5V
Tensione d'ingresso (Raccomandata) :7-10V
Pin Digitali I/O: 54 (di cui 15 forniscono uscita PWM)
Pin d'ingresso Analogici: 16
(DC) Corrente continua per I/O Pin: 40 mA
(DC) Corrente continua per i Pin 3.3V: 50 mA
Flash Memoria: 256 KB di cui 8 KB usati dal bootloader
SRAM: 8 KB
EEPROM: 4 KB
Clock Velocità: 16 MHz

La confezione include:
1 x Mega 2560 ATmega2560-16AU Board
1 x cavo USB

Specifica:
Microcontrollore: ATmega2560
Tensione di esercizio: 5V
Tensione di ingresso (consigliata): 7-12 V
Tensione di ingresso (limiti): 6-20V
Perni I / O digitali: 54 (di cui 15 forniscono uscita PWM)
Pin di ingresso analogico: 16
Corrente CC per pin I / O: 40 mA
Corrente CC per pin 3.3V: 50 mA
Memoria Flash: 256 KB di cui 8 KB utilizzati dal bootloader
SRAM: 8 KB
EEPROM: 4 KB
Velocità di clock: 16 MHz
Lista di spedizione:
Scheda di controllo di sviluppo Mega 2560 ATmega2560 16U2 per Arduino * 1
Cavo USB * 1

Si prega di contattare con noi per ottenere il file PDF o scaricarlo dal sito ufficiale keyestudio.

Prodotto perfettamente compatibile ma non originale arduino.

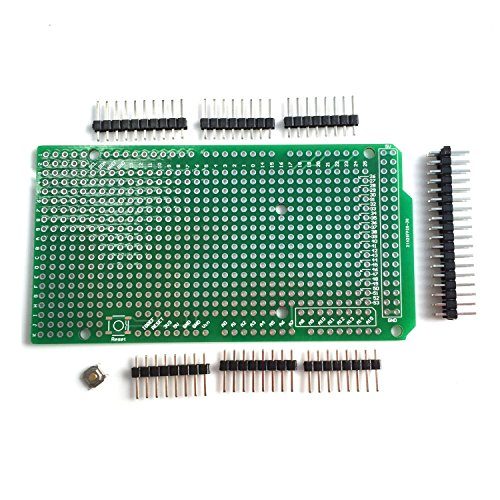

WINGONEER Prototype PCB for ArduinoMEGA 2560 R3 Shield Board DIY

PCB Dimension: 101.6mm x 53.34mm / 4" x 2.1"
PCB Thickness: 1.6mm
Material: high quality FR-4 glass fiber PCB.
All holes are plated through
Dual copper layers.
Pads grid (pitch) 2.54mm / 0.1", hole diameter 0.9mm.

Note: This is not original Arduino product.it only a substitute accessories from WINGONEER

Package included:
1x WINGONEER PCB Board

Specifiche tecniche del prodotto e Pakcing:

(1) Mega 2560 R3
(2) 3D controller stampante rampe di 1,4 è progettato per tutta la struttura elettronica necessaria per una RepRap in un piccolo pacchetto a basso costo.
Rampe interfacce un Arduino-compatibili Mega Arduino-compatibili con il potente MEGA piattaforma e ha un sacco di spazio per espansione.
Il design modulare include il Plug in stepper driver e un estrusore Arduino-compatibili con elettronica di controllo MEGA per servizio facile, pezzo di ricambio, upgrade-abilità e di espansione.
(3) A4988 stepper motore driver
A4988 completo di microstepping è un motore con built-in traduttore driver per il funzionamento facile
(4) LCD 12864 graphic display controller Smart
Questo controller Smart contiene un lettore di SD-biglietto completo di grafica, un encoder rotativo e 128 x 64 display LCD a matrice di punti.
Si può facilmente collegare al bordo rampe utilizzando il "adattatore intelligente" incluso il tuo.

Contenuto della confezione:

(1) rampe 1,4 x 1
(2) Mega 2560 R 3 x 1
(3) A4988 stepper con motore driver dissipatore x 5
(4) LCD 12864 graphic display controller Smart x 1
(5) intelligente Adattatore x 1
(6) cavo X 2
(7) Cavo USB x 1
Note:
1.Burning firmware needs to link the computer and Mega 2560 with USB cable.
2.If the positive and negative electrode of power supply and motor driver board are linked reversely, the chip and circuit will be burnt. Please confirm it.
3.Testing the product only need to supply power to Ramps 1.4. If it for Mega 2560, the chip will be burnt easily. Please read the introduction carefully to avoid the board being burnt due to the wrong operation.
