Display Waveshare 3.5 inch Touch LCD – per Arduino e compatibili
Display arduino per sviluppo – automazione – industria – apprendimento

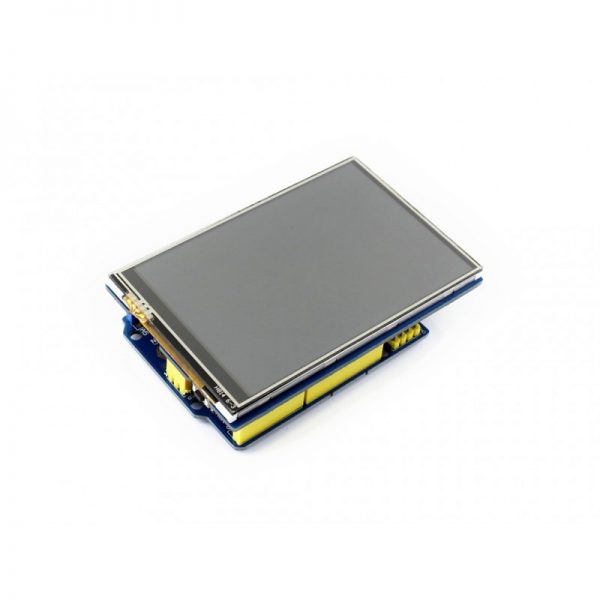

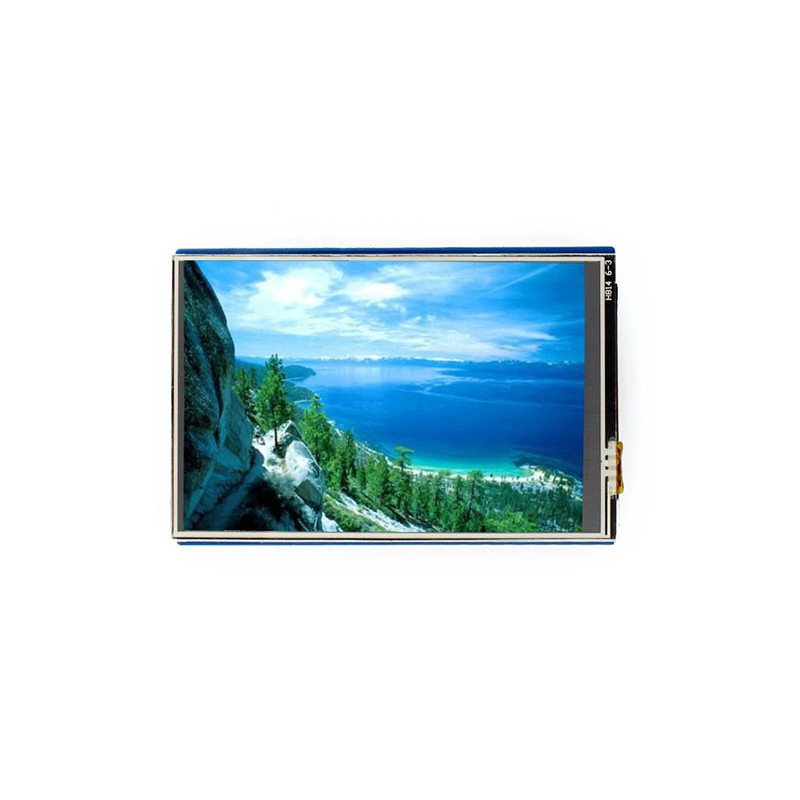

Questo display Waveshare, ldc display per arduino e arduino compatibili, è un modulo schermo resistivo da 3,5 pollici con una risoluzione di 320×480. Dispone di un controller interno che consente di disegnare sul display figure geometriche, testo e immagini utilizzando le corrispondenti funzioni disponibili tramite l’interfaccia di comunicazione SPI. Sono forniti esempi STM32 per Arduino.
- Touchscreen resistivo TFT LCD, 3,5 pollici, risoluzione 480×320

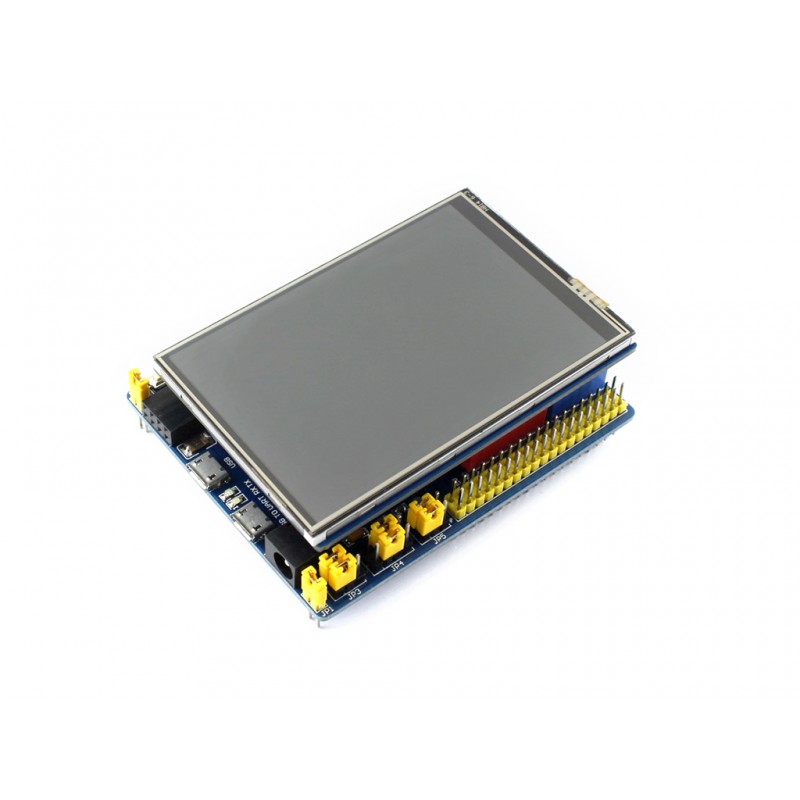

- Interfaccia Arduino standard, compatibile con schede di sviluppo come: Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO
- Controller touch autonomo integrato, tocco migliore rispetto alle soluzioni che utilizzano direttamente i pin AD per il controllo touch
- Controllo della retroilluminazione PWM, consente di regolare la retroilluminazione a un livello confortevole
- Slot Micro SD, fornisce un modo semplice per archiviare le foto per la visualizzazione
- Controllato tramite SPI, vengono utilizzati solo pochi pin Arduino
- Viene fornito con esempi STM32 e Arduino, utili per il porting
Caratteristiche

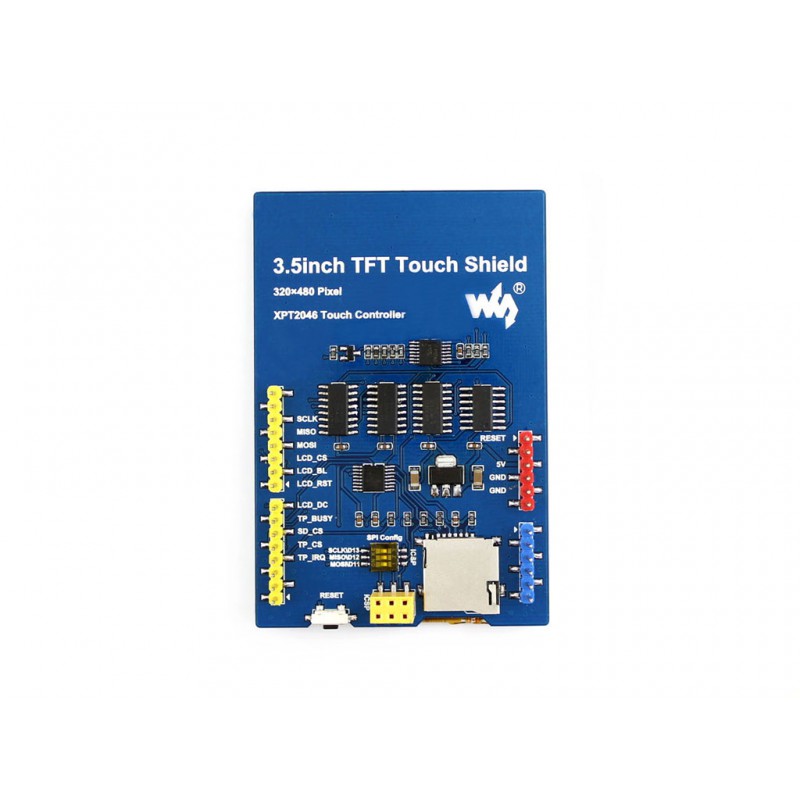

Interfaccia
| Symbol | Arduino / NUCLEO PIN | Description |
|---|---|---|
| 5V | 5V | 5V power input |
| GND | GND | Ground |
| SCLK | D13 | SPI clock |
| MISO | D12 | SPI data input |
| MOSI | D11 | SPI data output |
| LCD_CS | D10 | LCD chip select |
| LCD_BL | D9 | LCD backlight |
| LCD_RST | D8 | LCD reset |
| LCD_DC | D7 | LCD data/command selection |
| TP_BUSY | D6 | Touch panel busy |
| SD_CS | D5 | Micro SD card chip select |
| TP_CS | D4 | Touch panel chip select |
| TP_IRQ | D3 | Touch panel interrupt |
Dimensione esterna
Risorse di sviluppo
Wiki : www.waveshare.com/wiki/3.5inch_TFT_Touch_Shield
Note
Se è presente l’interfaccia ICSP sulla scheda Arduino compatibile, impostare l’interruttore di configurazione SPI sulla posizione ICSP. (impostazione predefinita) • Se la scheda Arduino non ha un’interfaccia ICSP, impostare l’interruttore di configurazione SPI sulla posizione SCLK \ D13, MISO \ D12, MOSI \ D11
