Il Sensore ad Ultrasuoni HC-SR04 (Arduino compatibile – Raspberry Pi – MEGA2560 – Uno – Robot – Wemos) ha un campo di misura compreso tra 2cm e 400cm con una precisone di 3mm.
Il modulo comprende:
- un trasmettitore ad ultrasuoni
- un ricevitore
- il circuito di controllo
Compatibile Arduino e Raspberry Pi (con il Convertitore di Livello acquistabile separatamente)
Caratteristiche tecniche:
- Tensione di lavoro a 5Vcc ( con il Convertitore di Livello acquistabile separatamente utilizzabile con Raspberry Pi)
- Distanza minima misurabile 2cm
- Distanza massima misurable 400cm
- Risoluzione: 3 mm
- Angolo di misura 15°
- Corrente assorbita: >2 mA
- Modalità di connessione: VCC, trig (T), echo (R), GND
- Ingresso: Trigger 10us Impulso TTL
- Uscita: Echo segnale PWM TTL
Misuratore di distanze ad ultrasuoni HC-SR04 compatibile Arduino e Raspberry Pi (con TXS0108E Convertitore di Livello acquistabile separatamente)
Questo sensore di misura, con tecnologia ad ultrasuoni, fornisce un metodo semplice per la misurazione di distanze, dove serve un’alta precisione unita ad un elevato range di misura.
E’ ampiamente utilizzato in applicazioni di robotica, sistemi di sicurezza o in sostituzione di unità ad infrarossi, rispetto alle quali offre performance più elevate.

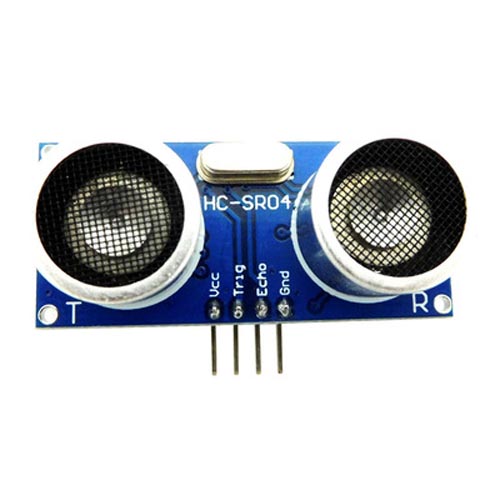

Il sensore HC-SR04 è costituito da una scheda,che presenta nella sua parte posteriore un sofisticato circuito elettronico, e nella parte anteriore sono presenti un quarzo e due cilindri metallici,i trasduttori ad ultrasuoni.
Uno di questi invia ultrasuoni che rimbalzano contro ad un qualunque oggetto posto di fronte ad esso, ed entrano di ritorno nell’altro cilindro.
L’HC-SR04 è un sensore digitale ed utilizza due pin, uno per inviare il suono ed uno per riceverlo.
Questo modulo è capace di misurare una distanza compresa tra 2 e 450 cm con una precisione di 3 mm.
Il sensore a ultrasuoni HC-SR04 è ottimo per tutti i tipi di progetti che richiedono misurazioni di distanza, evitando ostacoli come esempi.
