moduli relè arduino

kwmobile - For smart electronics

• Grazie all'interface board a due canali 5V potrai controllare dispositivi e apparecchiature che richiedono elevate quantità di energia.

• Il modulo a due canali è provvisto di relè a corrente elevata AC250V 10A; interfaccia standard DC30V 10A, che possono essere controllate direttamente dal
  microcontrollore.

• Il display applicato al modulo permetterà di controllare lo stato del relè in uscita. Il modulo è, inoltre, dotato di un optoisolatore che lo protegge.

• Numero di relè: 2
• Tipo di relè: deviatore
• Corrente di controllo: 15-20 mA // potenza consumata per bobina: ca. 70 mA // potenza consumata: ca. 4mA
• Tensione di alimentazione (VCC): 5V
• Potenza di commutazione tensione continua// tensione alternata: 250 V AC / 10 A // 30 V DC / 10 A
• Resistenza della bobina ca. 70 Ohm/
• Dimensioni (LxPxA): 50 x 38 x 20 mm //Peso: 31 g

• 1 x kwmobile modulo relè 2 canali

• Progettato per Arduino, 8051, AVR, PIC,DSP, ARM, ARM, MSP430, TTL-Logik etc.

5 V 2-channel modulo relè per Arduino pic ARM AVR DSP
Dimensioni (approssimative): 5 x 3.8 x 1.7 cm
Materiale: PCB componenti elettronici
1 x Relay module
aggrapparsi in borsa

Descrizione:
specifiche tecniche:
Materiali: metallo, plastica, componenti elettrici.
Colore: mostri come immagini.
1 CH Senza / Con accoppiatore ottico (nero):
Numero di poli: 1 Canale.
Carico: 10A, 250V AC, DC 30V.
Formato generale: 4.7 x 2.8 x 1,7 centimetri.
1 CH Senza accoppiatore ottico (Blu):
Dimensioni: 53mm * 28,3 millimetri * 19,3 millimetri.
Attrezzata con relè a corrente, AC250V 10A; DC30V 10A.
5V 1-Channel bordo dell'interfaccia del relè, e ognuno ha bisogno di 15-20mA corrente driver.
LED di indicazione per lo stato delle uscite relè.
Può essere controllato direttamente dal microcontrollore (per Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, logica TTL).

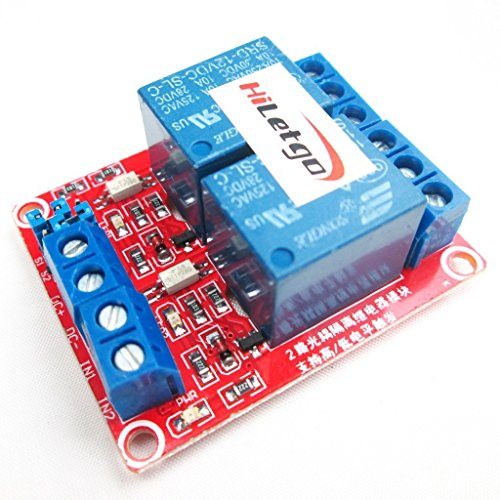

2 CH Con accoppiatore ottico (nero):
Dimensioni: 50.5 * 38.5 * 18,5 centimetri.
Attrezzata con relè a corrente, AC250V 10A; DC30V 10A.
5V 2-Channel bordo dell'interfaccia del relè, e ognuno ha bisogno di 15-20mA corrente driver.
Può essere controllato direttamente dal microcontrollore .
4 CH Con accoppiatore ottico (Blu):
Può essere controllato direttamente dal microcontrollore (per Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, logica TTL).
5V 4-Channel bordo dell'interfaccia del relè, e ognuno ha bisogno di 50-60mA corrente driver.
Attrezzata con relè a corrente, AC250V 10A; DC30V 10A.
Formato: 7 * 5,3 centimetri
Indicazione LED per lo stato delle uscite relè.

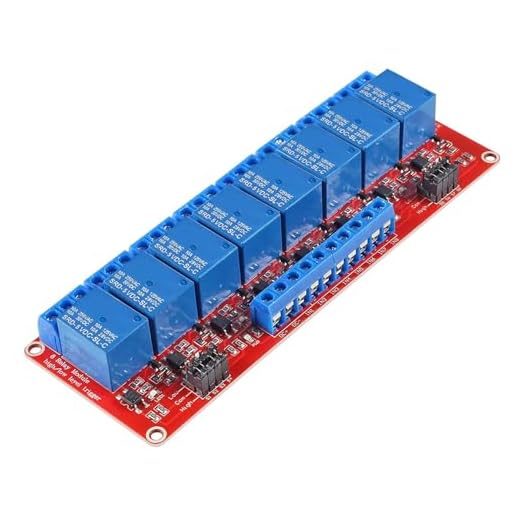

8 CH Con accoppiatore ottico (Blu):
Dimensioni: 13,5 x 5,3 x 1,7 centimetri (LxWxH)
Tensione di funzionamento: 5V.
Canale: 8 canali.
Questo modulo relè è 5V attivo basso.
Relè contatto massima di uscita è AC250V 10A e 10A DC30V.
8 CH Senza accoppiatore ottico (nero):
Facile da usare, semplice struttura a 3 righe.
LED di alimentazione (verde), LED indicatore di stato 8 relè (Red).
Il pacchetto include:
1 * Relay bordo del modulo.
Pacchetto compreso

caratteristiche:
Questo relè modulo 5V è attivo basso.
Questo è un relè scheda di interfaccia 8 canali, che può essere controllato direttamente da una vasta gamma di microcontrollori come Arduino, AVR, PIC, ARM, PLC, etc.
È inoltre in grado di controllare i vari apparecchi ed altre attrezzature grande corrente.
potenza massima contatto di relè è AC250V DC30V 10A.
Interfaccia standard può essere collegato direttamente con i microcontrollori.
indicatore di stato luci rete di lavoro sono i presupposti per un uso sicuro.
Ampiamente usato per tutti MCU, l'industria, il controllo del PLC, controllo di controllo di casa intelligente.

Specifiche:
Alimentatore : 5V;Load Voltage : AC 250V 10A,DC 30V 10A
Misure : 137mm x 56mm x 17mm/ 5.4" x 2.2" x 0.7" (L*W*H)
Dimensioni buco montaggio : 3mm/ 0.12"
Distanza del buco di montaggio dal centro : 132 x 50mm/5.2" x 2"(L*W)
Materiale : Parti elettriche
Peso : 122g

Il pacchetto include:
1 * 8 canali Modulo di relè

Parametri specifici:
Il modulo Tensione di funzionamento 5 V;
Utilizzando l'isolamento del fotoaccoppiatore SMD, capacità di guida, prestazioni stabili; trigger corrente 5mA;
Il modulo utilizza relè di qualità genuina, interfacce normalmente aperte. Carico massimo: AC 250 V / 10 A, DC 30 V / 10 A;
Design a tolleranza d'errore, anche se la linea di controllo è interrotta, il relè non funzionerà;
Il modulo può essere alto o basso con un trigger di impostazione del jumper;
Il design dell'interfaccia di natura umana, tutte le interfacce sono disponibili tramite un terminale di collegamento diretto conduce, molto conveniente;
Dimensioni del modulo: 50mm * 40mm * 17mm (L * W * H)

Pacchetto:
Modulo relè 3x a 2 canali scheda arduino UNO R3

Modulo relè a 4 canali, uscita con contatti 250A 10A.
Ingresso IN1, IN2, IN3, IN4, con segno a bassa potenza.
VCC, GND alimentazione, si può fare per usare un alimentazione separata tramite JD-VCC.

Usa:
1, supporta tutti i comandi MCU.
2, il settore industriale;
3, I controlli PLC; 4, domotica;

Features:
High quality 5v relay.
Have relay status indicator led.
Relay control interface by single chip IO.
Low level suction close, high level release.
Easy to use.

Description:
Compact, lightweight and portable.
Provides top strength and durability.
Built to strict quality control standards.

Specification:
Color:blue&black
Size: 4.5*2.5cm

Package Included:
1 x Relay Module

Note:
Please allow 1-3cm error due to manual measurement and make sure you do not mind before ordering.
The color of the actual items may slightly vary from the above images due to different computer screen, thanks for your understanding.

Introduction
This is a 5V 2-Channel Relay interface board, Be able to control various appliances, and other equipments with large current.A relay can be used to control high voltages with a low voltage by connecting it to an MCU. The 2 relays on the module are independent of each other, once a relay is triggered by the low level, the corresponding LED lights will be lit and accompanied by a crisp sound.
It can be controlled directly by Microcontroller(Arduino , Raspberry Pi, 8051, AVR, PIC, DSP, ARM, MSP430, TTL logic).

More details can be found in https://www.sunfounder.com/wiki/index.php?title=2_Channel_5V_Relay_Module

Package include:
* 1 x 2 Channel Relay Module

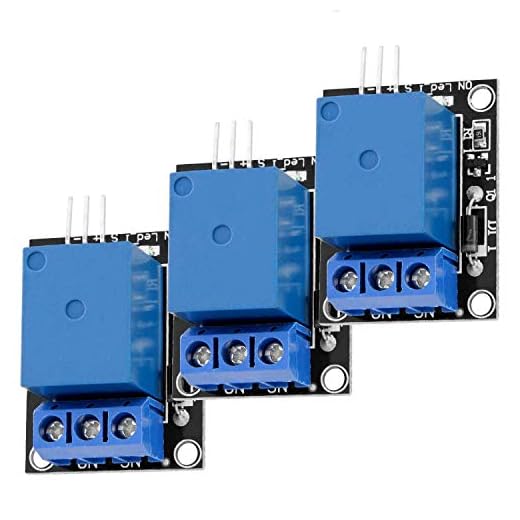

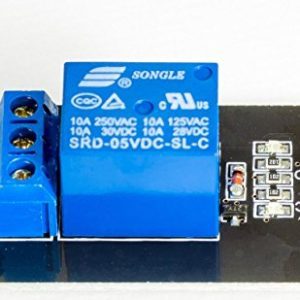

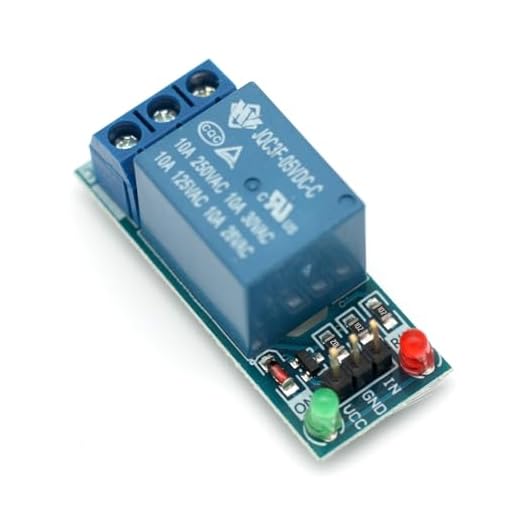

Modulo di Relè :
È un modulo di sviluppo a chip singolo che può anche controllare la tensione CC o CA degli elettrodomestici e può controllare il carico di CA 220 V.

Caratteristiche:
1. Nome: modulo kit Arduino
2. Modulo relè da 2,5 V Modulo relè a 1 via ARDUINO
3. Nuovo modulo relè 5V
4. C'è un contatto normalmente aperto e normalmente chiuso
5. Spia di alimentazione:Spia di controllo

Il pacchetto include:
GeekerChip moduli 5* (1 moduli: 1.8cm*4.0cm*1.9cm ,15g)

Features:
1.This is a 1 Channel 30A Relay Module With Optocoupler .
2.Easy to install.
3.Good quality, durable.
4.Portable design,easy to operate.
5.Supporting high and low level trigger relay module.

Descriptions:
This is a 1 Channel 30A Relay Module With Optocoupler,supporting high and low level trigger relay module.

Specifications:
Color:green
Voltage:5V
Current:30A
Item size:8.8x4.3x4.8cm/3.5x1.7x1.9in
Item weight:86g/3.03oz

Package information:
Size:135x100x48mm/5.3x3.9x1.9in
Weight:87g/3.07oz
Polybag Package

Package included:
1 x 1 Channel 30A Relay Module
