Raspberry Pi PoE HAT

Caratteristiche

The official Power over Ethernet (PoE) add-on board for the Raspberry Pi 3 Model B+. Use this HAT to power a Raspberry Pi via an Ethernet cable, removing the need for a separate power supply, an ideal solution for embedded and IoT projects. For Raspberry Pi 3 Model B+ and onwards, an 802.3af compliant POE injector, switch or router device is required (not included). Power over Ethernet 802.3af compliant Class 2 device Fully isolate Switched-Mode Power Supply (SMPS) 36-56V Input Voltage 5V Output Voltage Supplies up to 2.5A Fan Control Plug-and-play compatibility with Raspberry Pi 3 Model B+ For Use With: Raspberry Pi 3 Model B+ (2018) only Applications Embedded Design & Development, Hobby & Education, Communications & Networking, IoT (Internet of Things)

Note:
The product must be used in conjunction with a Raspberry Pi 4B 3B+ and a PoE switch (or PoE injector)

Specification:
Compliant IEEE802.3af PoE standard
Support the IEEE 802.3af/802.3at the Power over Ethernet PoE Switch
Support 48V~57V Passive Power Over Ethernet PoE Switch
Support 48V~57V Passive Power Over Ethernet PoE injector
Support Power sourcing equipment (PSE) Power Pin:support both 1/2(+/-),3/6(-/+) or 4/5(+),7/8(-)
Isolation: 2.5kV
Power Input: DC38~57V
Power Output: DC5V 2.5A
Operation Temperatue:-10℃ ~ 75℃
Storage Temperature:-30℃ ~ 80℃

Item Included:
DC5V 2.5A PoE HAT for Raspberry Pi 4B 3B+ x1
Plastic fixed column x2

Note:
The product must be used in conjunction with a Raspberry Pi 4B 3B+ and a PoE switch (or PoE injector)

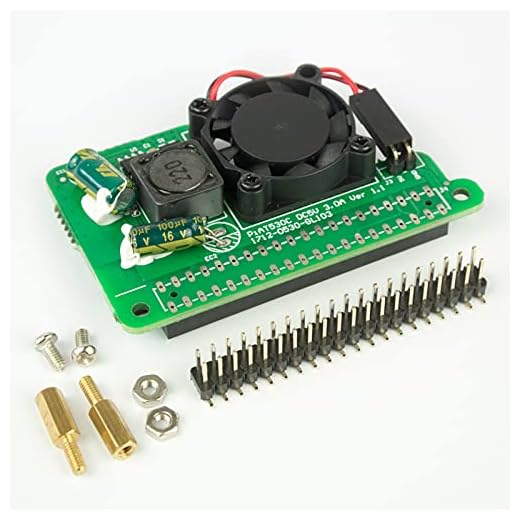

Output power Max.12Watt (DC5V2.5A) when used with the IEEE802.3af standard PoE switch(or 802.3af PoE injector)
Output power Max.20Watt (DC5V4A) when used with the IEEE802.3at standard PoE switch(or 802.3at PoE injector)
Output power Max.20Watt (DC5V4A) when used with the DSLRKIT Non-standard 48V~52V Passive PoE switches(or 48V~52V Passive PoE injector)

Specification:
Compliant IEEE802.3at Type 2 "PoE+" standard
Support the IEEE 802.3af/802.3at the Power over Ethernet PoE Switch
Support 48V~57V Passive Power Over Ethernet PoE Switch
Support 48V~57V Passive Power Over Ethernet PoE injector
Support Power sourcing equipment (PSE) Power Pin:support both 1/2(+/-),3/6(-/+) or 4/5(+),7/8(-)
Isolation: 1.5kV
Power Input: DC38~57V
Power Output: DC5V 4A
Operation Temperatue:-10℃ ~ 75℃
Storage Temperature:-30℃ ~ 80℃

Item Included:
DC5V 4A PoE HAT for Raspberry Pi 4B 3B+ x1
Plastic fixed column x4

Il Raspberry Pi 3 Modello B + è l'ultimo prodotto della gamma 3 Raspberry Pi, che vanta un 64 - processore quad core po 'in esecuzione a 1,4 GHz, dual - 2,4 GHz e 5 GHz di banda wireless LAN, Bluetooth 4.2BLE, Ethernet più veloce, e capacità PoE tramite un cappello PoE a parte. La duplice - banda LAN wireless è dotato di certificazione di conformità modulare, permettendo al bordo per essere progettato in prodotti finali con significativamente ridotta test di conformità LAN wireless, migliorando sia i costi e il time to market. Il Raspberry Pi 3 Modello B + mantiene lo stesso ingombro meccanico come sia il lampone Pi 2 Modello B e il lampone Pi 3 Modello B.

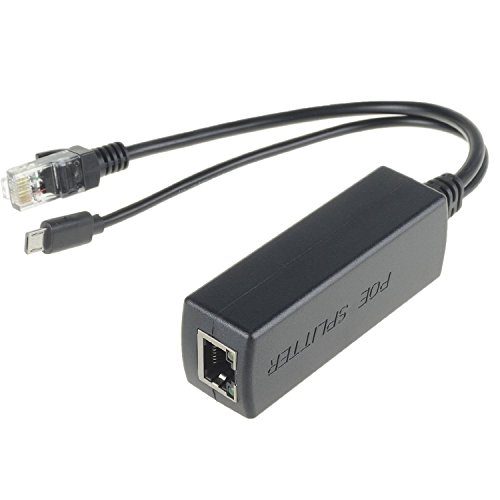

Il PoE Splitter attivo divide un segnale PoE da poe swith o poe injector in una fonte di alimentazione a 5 V CC e 10/100/1000 Mbps ethernet.
Questo dispositivo consente di eseguire i cavi Ethernet da uno switch PoE o un iniettore PoE su lunghe distanze, quindi suddividere il segnale PoE in un segnale dati separato e in 5Vdc per eseguire un dispositivo non PoE.

Specifiche:
Ingresso: 44-56 V DC max.
Uscita: 5VDC 2,4A 12W Max., Gigabit Etherent Port
Jack DC: micro USB
Lunghezza del cavo Micro USB: 17,5 cm
Temperatura ambiente operativa: da -10 a 45 ℃
Standard IEEE 802.3af completo

Che cosa è incluso
2x splitter PoE 5V

Power over Ethernet HAT for Raspberry Pi 3 Model B+, 802.3af power-sourcing equipment required

Specifications

• 802.3af PoE
• Fully isolated switched-mode power supply
• 37-57V DC, Class 2 device
• 5V/2.5A DC output
• 25mm x 25mm brushless fan for processor cooling
• Fan control

How to Use

• Hardware needed
• Raspberry Pi PoE HAT (this product)
• A Raspberry Pi 3 Model B+ (not included)
• An Ethernet cable (not included)
• Power-sourcing equipment for a 802.3af Power over Ethernet network (not included)

Connecting your PoE HAT to the Raspberry Pi

• Before installing the PoE HAT, you must attach the supplied spacers in the four corners of the board
• Then connect the Raspberry Pi PoE HAT to the two 0.1" headers (40 + 4) that are fitted on the Raspberry Pi
• Once the PoE HAT board is connected, you can power the Raspberry Pi through its RJ45 network connector

Disconnecting your PoE HAT

• Pull evenly so that it detaches from all the pins at the same rate; do not pull one end of the connector off before the other

Additional information

• No modification to the main Raspberry Pi board is needed for this product to work. Please ensure that your Raspberry Pi's software is up to date for all functionality to be available.
• The PoE HAT is fitted with a small fan that is controlled by the Raspberry Pi via I2C.
• The fan will turn on and off automatically depending on the temperature of the main processor on the Raspberry Pi.

Package Content

Raspberry Pi PoE HAT x1

RPi screws pack (4pcs) x1

Note: Raspberry Pi and PoE router in the photos are NOT included.

Porta di ingresso RJ45 femmina:
Supporta interruttori Power over Ethernet PoE IEEE 802.3af
Supporta interruttori Power over Ethernet PoE da 48 V .
Supporta adattatori Power over Ethernet PoE da 48 V.

Specifiche:
Conforme allo standard IEEE802.3af.
Isolamento: 2,5 kV.
- Potenza in entrata: CC 44 ~ 57 V.
Potenza in uscita: CC 5 V, 2,4 A.
Porta di ingresso dati e alimentazione: da RJ45 femmina (conforme a IEEE802.3af/PoE)
Porta di uscita dati: RJ45 maschio.
Porta di potenza in uscita: Presa di alimentazione micro USB.
Velocità di trasferimento dati: 10/100/1000 Mbps.
I dispositivi saranno rilevati prima dell'ingresso PoE.
Pin di alimentazione: supporta sia 1/2 (+/-), 3/6 (-/+) che 4/5 (+), 7/8 (-).
Dimensioni del corpo: 80 x 27 x 22 mm.
Lunghezza cavo CC: 165 mm.
Lunghezza del cavo modulare RJ45: 155 mm.
Peso: 55 g.

Articoli inclusi:
1 splitter PoE attivo da 10/100/1000 Mbps da 48 V a 5 V (presa di alimentazione micro USB).

L'Active PoE Splitter divide un segnale PoE in una sorgente di alimentazione 5 VDC e 10 / 100Mbps Ethernet.
Questo dispositivo consente di far funzionare i cavi Ethernet da uno switch POE su lunga distanza, quindi suddividere il segnale PoE in un segnale dati separato e in 5Vdc per eseguire un dispositivo non PoE.

Specifiche:
Input: 44-56 VDC max; Femmina schermata RJ-45;
Uscita: 5VDC 2,4A 12W; Jack RJ-45 maschile
Jack DC: Micro USB
Lunghezza del cavo Micro USB: 18,5 cm
Temperatura ambiente operativa: da -10 a 45 ℃
Normativa IEEE 802.3af

Che cosa è incluso
2x 5v PoE splitter

Informazioni su L.Z.HHZL Gli spiriti liberi, proprio come la moda, cambiano continuamente.Ecco perché ci impegniamo costantemente a fornire articoli di qualità per soddisfare qualsiasi esigenza individuale che ti permetta di cambiare con le stagioni e andare dove soffia il vento.Per fortuna, con L.Z.HHZL, le ultime tendenze sono più accessibili che mai.
3 Modello B + Power over Ethernet HAT 802.3af PoE Rete Alimentazione Sourcing Apparecchiatura necessaria solo supporto RPI 3B +
Descrizione dell'articolo:
HAT Raspberry Pi Power over Ethernet è un piccolo accessorio per il computer Raspberry Pi.Può essere utilizzato solo con il modello B + Raspberry Pi 3 (lanciato a marzo 2018).
PoE HAT ti consente di alimentare il tuo Raspberry Pi usando reti Power over Ethernet;per utilizzare questo prodotto, la rete a cui è collegato deve disporre di apparecchiature di approvvigionamento di energia installate.
Specifica dell'oggetto:
802.3af PoE
Alimentatore switching completamente isolato
37-57 V DC, dispositivo di classe 2
Uscita CC 5 V / 2,5 A
Ventola da 25 mm x 25 mm senza spazzole per il raffreddamento del processore
Controllo della ventola
Come usare:
Hardware necessario

Raspberry Pi PoE HAT (questo prodotto)
Un modello B + Raspberry Pi 3 (non incluso)
Un cavo Ethernet (non incluso)
Apparecchiature di approvvigionamento di energia per una rete Power over Ethernet 802.3af (non inclusa)
Collegando il tuo HAT PoE al Raspberry Pi

Prima di installare l'HAT PoE, è necessario collegare i distanziali forniti nei quattro angoli della scheda
Quindi collega l'HAT di Raspberry Pi PoE alle due intestazioni da 0.1 "(40 + 4) che sono montate sul Raspberry Pi
Una volta collegata la scheda PoE HAT, è possibile alimentare il Raspberry Pi attraverso il suo connettore di rete RJ45
Disconnettere il tuo HAT PoE

Tirare uniformemente in modo che si stacchi da tutti i perni alla stessa vel

W.Z.H.H.H è un marchio di lifestyle che esemplifica ideali audaci, progressivi e un'estetica seducente e spesso minimale.Cerchiamo di emozionare e ispirare il nostro pubblico mentre utilizziamo immagini provocatorie e design sorprendenti per accendere i sensi.
3 Modello B + Power over Ethernet HAT 802.3af PoE Rete Alimentazione Sourcing Apparecchiatura necessaria solo supporto RPI 3B +
Descrizione dell'articolo:
HAT Raspberry Pi Power over Ethernet è un piccolo accessorio per il computer Raspberry Pi.Può essere utilizzato solo con il modello B + Raspberry Pi 3 (lanciato a marzo 2018).
PoE HAT ti consente di alimentare il tuo Raspberry Pi usando reti Power over Ethernet;per utilizzare questo prodotto, la rete a cui è collegato deve disporre di apparecchiature di approvvigionamento di energia installate.
Specifica dell'oggetto:
802.3af PoE
Alimentatore switching completamente isolato
37-57 V DC, dispositivo di classe 2
Uscita CC 5 V / 2,5 A
Ventola da 25 mm x 25 mm senza spazzole per il raffreddamento del processore
Controllo della ventola
Come usare:
Hardware necessario

Raspberry Pi PoE HAT (questo prodotto)
Un modello B + Raspberry Pi 3 (non incluso)
Un cavo Ethernet (non incluso)
Apparecchiature di approvvigionamento di energia per una rete Power over Ethernet 802.3af (non inclusa)
Collegando il tuo HAT PoE al Raspberry Pi

Prima di installare l'HAT PoE, è necessario collegare i distanziali forniti nei quattro angoli della scheda
Quindi collega l'HAT di Raspberry Pi PoE alle due intestazioni da 0.1 "(40 + 4) che sono montate sul Raspberry Pi
Una volta collegata la scheda PoE HAT, è possibile alimentare il Raspberry Pi attraverso il suo connettore di rete RJ45
Disconnettere il tuo HAT PoE

Tirare uniformemente in modo che si stacchi da tutti i perni alla stessa velocità;non tirare un'estremità del connettore prima dell'altra
Informazioni aggiuntive
<
