sim800l evb

SIM800L V2.0 5V Wireless GSM GPRS MODULE Quad-Band with Antenna Cable Cap

DESCRIPTION:

-This SIM800l module has a set of TTL level serial interface, a set of power supply interface. Besides, there are a set of antenna interface on this module.
-The chip of SIM800L basic features
-SIM800H is a complete Quad-band GSM/GPRS solution in a LGA type which can be embedded in the customer
-SIM800H support Quad-band 850/900/1800/1900MHz, it can transmit Voice, SMS and data information with low power
-With tiny size of 15.8/17.8/2.4 mm, it can fit into slim and compact demands of customer design.
-Featuring Bluetooth, FM and Embedded AT, it allows total cost savings and fast time-to-market for customer applications.

General features:
-Quad-band 850/900/1800/1900MHz
-GPRS multi-slot class 12/10
-GPRS mobile station class B
-Compliant to GSM phase 2/2+
Class 4 -- 2 W at 850/900MHz
Class 1 -- 1 W at 1800/1900MHz
-Bluetooth: Compliant with 3.0+EDR
-FM: 76~109MHz worldwide bands with 50 KHz tuning step
-Dimensions: 15.8*17.8*2.4mm
-Weight: 1.35g
-Control via AT commands (3GPP TS 27.007, 27.005 And SIMCOM enhanced AT Commands)
-Supply voltage range 3.4 ~ 4.4V
-Low power consumption
Useful Link:
Quick start: www.ayomaonline.com/programming/quickstart-sim800-sim800l-with-arduino/
GitHub: https://github.com/stephaneAG/SIM800L
Code: www.davidjwatts.com/youtube/sim800l.ino

SIM Card Registration Issues:
http://www.embeddedadvice.com/t/sim800l-gsm-module-not-connect-to-network/294/21

Power Connection Issues:
http://www.embeddedadvice.com/t/issue-running-sim800l-v2-0-gsm-gprs-module/1503/6
PACKET CONTAINS:

1 x SIM800L V2.0 GPRS GSM Module
1 x Antenna
1 x Antenna Cable

Il modulo SIM800L è un modulo GSM e GPRS che integra nel kit un'antenna, ed è perfettamente interfacciabile con il vostro Arduino. Si tratta qui di un modulo essenziale qualora i vostri progetti coinvolgano dispositivi che necessitano di comunicare con il mondo esterno e di inviare e ricevere dati.

Il modulo SIM800L è un modulo Quad-Band dalle dimensioni molto ridotte e un basso consumo energetico. È in grado di comunicare con i controller tramite comandi AT e standard TCP/IP. Essendo perfettamente gestibile da MCU e kit di sviluppo come Arduino, trova largo impiego per sviluppare dispositivi molto compatti come localizzatori, combinatori telefonici GSM, telecontrolli, teleallarmi, etc.

Il modulo è costruito in modo da utilizzare tensioni più alte che quella di 2,8 v di default, inoltre supporta la tcnica A-GPS di posizionamento, quindi puo essere utilizzato come tracker. Ha la possibilità di essere alimentato direttamente dall'uscita a 5V di Arduino.

Siete a corto di idee, oppure avete necessità di assistenza per la configurazione? Nessuna paura! Grazie alla nostra assistenza potremo fornirvi numerosi esempi di applicazione, progetti realizzati e l'assistenza dei nostri esperti. Oltre a ciò, AZ-Delivery vi fornirà anche un eBook gratuito per ogni prodotto che acquisterete!

AZDelivery è il vostro partner di fiducia per tutti i vostri progetti di prototipazione. Poniamo molta attenzione nella cura dei dettagli dei prodotti che forniamo ai nostri clienti, e spediamo i nostri prodotti con un imballaggio adeguato direttamente dal nostro magazzino in Italia, fornendovi una fattura IVA inclusa!

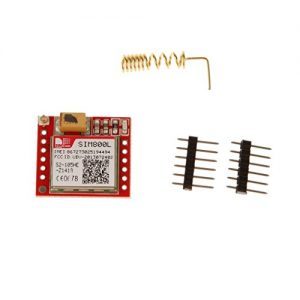

2pcs SIM800L GPRS GSM Module PCB Antenna SIM Board Quad band for MCU Arduino

DESCRIPTION:

Chip: SIM800L
Voltage: 3.7-4.2V
Support networks: China Mobile, China Unicom and global quad-band network
Module size: 2.5cmx2.3cm
TTL serial port for serial port, you can link directly to the microcontroller. No need MAX232
Power module automatically boot, homing network
Onboard signal lights all the way . It flashes slowly when there is a signal, it flashes quickly when there is no signal
Suitable for xDrip Parakeet project
Caution! : This module itself uses input voltage of 3.7V – 4.2V. Therefore, if you directly connect the Vcc pin to Arduino 5V pin, it might damage the module as well.

Useful Link:
Quick start - http://www.ayomaonline.com/programming/quickstart-sim800-sim800l-with-arduino/
GitHub - https://github.com/stephaneAG/SIM800L
Code – http://www.davidjwatts.com/youtube/sim800l.ino
http://www.seeedstudio.com/wiki/GPRS_Shield_V2.0
Others - http://www.ayomaonline.com/iot/sim800-controlling-arduino-with-sms/
http://arduinodev.com/arduino-library-for-gprshttp-communication-with-sim800/

PACKET CONTAINS:

2 x SIM800L GPRS GSM Module
2 x Coiled Antenna
Pin headers

caratteristica:
Tipo: regolatore di tensione
Condizione: nuovo
Applicazione: computer
Tensione di alimentazione: 1
Potere di dispersione: 1
Numero di modello: MW
is_customized: Sì

Pacchetto:
1 * SIM800L V2.0 5V Wireless GSM GPRS Modulo Quad-Band W / Antenna Cable Cap

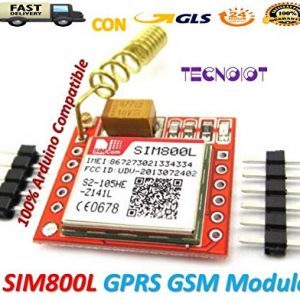

5pcs SIM800L GPRS GSM Module PCB Antenna SIM Board Quad band for MCU Arduino

DESCRIPTION:

Chip: SIM800L
Voltage: 3.7-4.2V
Support networks: China Mobile, China Unicom and global quad-band network
Module size: 2.5cmx2.3cm
TTL serial port for serial port, you can link directly to the microcontroller. No need MAX232
Power module automatically boot, homing network
Onboard signal lights all the way . It flashes slowly when there is a signal, it flashes quickly when there is no signal
Suitable for xDrip Parakeet project
Caution! : This module itself uses input voltage of 3.7V – 4.2V. Therefore, if you directly connect the Vcc pin to Arduino 5V pin, it might damage the module as well.

Useful Link:
Quick start - http://www.ayomaonline.com/programming/quickstart-sim800-sim800l-with-arduino/
GitHub - https://github.com/stephaneAG/SIM800L
Code – http://www.davidjwatts.com/youtube/sim800l.ino
http://www.seeedstudio.com/wiki/GPRS_Shield_V2.0
Others - http://www.ayomaonline.com/iot/sim800-controlling-arduino-with-sms/
http://arduinodev.com/arduino-library-for-gprshttp-communication-with-sim800/

PACKET CONTAINS:

5 x SIM800L GPRS GSM Module
5 x Coiled Antenna
Pin headers

Il modulo breakout mini GSM/GPRS è basato sul modulo SIM800L, supporta la rete quad-band GSM/GPRS, ed è disponibile per trasmissione remota di dati GPRS e sms.
Il modulo dispone di dimensioni compatte e basso consumo di corrente. Con tecnica di risparmio energetico, il consumo di corrente è di appena 1 mA in modalità standby.
Comunica con microcontroller tramite porta UART, supporta i comandi 3GPP TS 27.007, 27.005 e simcom AT migliorato.
Tensione operativa: 3,5 - 4,2 V.
Quad-band 850/900/1800/1900 MHz.
Connettiti a qualsiasi rete GSM globale e con qualsiasi sim 2G.
Effettua e ricevi chiamate utilizzando un auricolare o uno speaker 8 esterno e microfono electret.
Invia e ricevi sms.
Invia e ricevi dati GPRS (TCP/IP, HTTP, ecc.).
Scansiona e ricevi le trasmissioni radio FM.
Cicalino con cavo e ingresso con controllo motore vibrante.
Comando interfaccia AT con individuazione "auto baud”.

La confezione include.
1 modulo SIM800L GPRS.
2 antenne.
2 pin header.

Descrizione:
La scheda di breakout Mini GSM / GPRS si basa sul modulo SIM800L, supporta la rete GSM / GPRS quad-band, disponibile per trasmissione remota di dati di messaggi GPRS e SMS.
La scheda presenta dimensioni compatte e basso consumo di corrente. Con la tecnica di risparmio energetico, il consumo di corrente è pari a 1 mA in modalità di sospensione.
Comunica con il microcontrollore tramite la porta UART, supporta comandi che includono 3GPP TS 27.007, 27.005 e SIM Comandi avanzati AT.
Tensione di funzionamento: 3,5 ~ 4,2 V
Quad-band 850/900/1800 / 1900MHz
Collegati a qualsiasi rete GSM globale con qualsiasi SIM 2G
Effettua e ricevi chiamate vocali utilizzando un auricolare o un altoparlante esterno 8 e un microfono electret.
Invia e ricevi messaggi SMS.
Invia e ricevi dati GPRS (TCP / IP, HTTP, ecc.).
Scansione e ricezione di trasmissioni radio FM.
Portare il buzzer e la porta di controllo del motore a vibrazione.
Interfaccia comandi AT con rilevamento "auto baud".

Il pacchetto include:
Modulo di sblocco GSM 1 * SIM800L GPRS

Interfacce
88 cuscinetti LGA che includono:
Interfaccia Audio analogico
Copia di sicurezza RTC
Interfaccia di serie
Interfaccia a SIM esterno 3 V/1.8 V
Antenna GSM
Antenna di FM
Antenna Bluetooth
Compatibilità
Certificazioni dell' interfaccia di comando cellulare at (piano):
Ce
gcf
FCC
RoHS
Raggiungere
Il modulo funzioni basilari
L Arduino 51 stm32 AVR MCU compatibile
L prototipo espandere
L la frequenza è 850/900/1800/1900 MHz
L intervallo di fornitura di energia: il voltaggio è 4.6 - 5.2 V; corrente è 1 a o più (la corrente è molto importante).
L intervallo di temperatura di funzionamento: -40 °C a + 85 °C
L interfaccia di comunicazione: la MCU 2.85/3.3/5 V compatibile con l' interfaccia in serie di livello TTL
L LED: due LED, il LED Net e il LED ring.
L dimensioni: 27 * 39 mm
L simcard: supporto Micro simcard
La Descrizione dei Pin:
Il nome dei Pin Descrizione
Interfaccia di alimentazione da 5 V potenza il modulo
Collegare a DC
gnd
Interfaccia vdd TTL UART l' interfaccia serie TTL UART, può collegare la MCU come 51mcu o ARM o msp430 direttamente. Il pin vdd si usa per fare coincidere il voltaggio del TTL.
SIM _ txd
SIM _ rxd
gnd se questo pin non è in uso, tenere aperto
RST RST il modulo, se non si usa questo pin, tenere aperto
Il nome dei Pin Descrizione
Interfaccia di alimentazione da 5 V potenza il modulo
Collegare a DC
gnd
Interfaccia vdd TTL UART l' interfaccia serie TTL UART, può collegare la MCU come 51mcu o ARM o msp430 direttamente. Il pin vdd si usa per fare coincidere il voltaggio del TTL.
SIM _ txd
SIM _ rxd
gnd se questo pin non è in uso, tenere aperto
RST RST il modulo, se non si usa questo pin, tenere aperto
La confezione include:
1 X sim800lwired GSM GPRS moduld
1 X cavo di antenna

Caratteristiche

Descrizione:

- interfaccia seriale TTL compatibile con 3.3V e 5V microcontrollori, compatibile con Arduino.
- Questo modulo SIM800l ha una serie di un'interfaccia seriale TTL, un insieme di interfaccia elettrica. Inoltre, ci sono una serie di interfaccia dell'antenna su questo modulo.
- 100% nuovo ed alta qualità
- Supporto di rete: Quad-Band 850/900/1800/1900 MHz, può trasmettere la voce, SMS e dati con le informazioni a bassa Potenza
- 5V Interfaccia di alimentazione del modulo
- VDD TTL UART L'interfaccia seriale TTL UART, è possibile collegare il MCU come 51MCU o ARM o MSP430 direttamente. Il perno di VDD viene utilizzato per abbinare tensione della TTL.
- Modello: SIM800L
- Tensione di lavoro: 3.7 ~ 5V
- Formato: 40mm * 28mm * 3mm
- Materiale: Metallo

La confezione include:

1x SIM800L modulo GSM GPRS
1x Antenna
